產品參數：

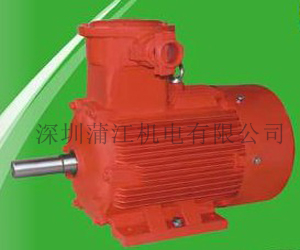

產品型號: 高效節能隔爆型電動機

額定功率:0.2kw-56kw

電壓:220V-380V

轉速/極數:2級，4級，6級，8級

安裝方式:立式，臥式

YB2、YA2系列高壓隔爆型三相異步電動機具有如上優點源于我們精益求精的設計理念。我們知道，電機有五大性能指標：效率、功率因數、起動電流倍數、起動轉矩倍數、最大轉矩倍數。對于連續運轉的的電機，效率和功率因數是考核其節能的重要指標，而功率因數可以通過電網進行補償，那么，要想節能必須提高其效率，即降低電機的五大損耗。電機的五大損耗由定子銅耗、轉子鋁耗、鐵耗、機械耗、雜耗組成，我們通過下列方法來降低電機的五大損耗，提高電機的效率：進行有限元分析，實現磁路及結構的最優化—降低電機的五大損耗；采用場路結合的計算手段，優化電磁設計一降低定子銅耗、轉子鋁耗、鐵耗、雜耗；合理的槽配合及轉子斜槽度的選擇—降低雜耗及噪聲； 選用低損耗優質硅鋼㈩低鐵耗；優化風路系統—降低通風損耗(即機械耗)及通風噪聲；合理的氣隙選擇以及特殊的轉子表面處理一降低雜散損耗；采用特殊的鑄鋁材料及鑄鋁工藝一降低轉子鋁耗及其附加損耗；采用高精度加工及檢驗設備，實現零部件的最優配合。

YB2、YA2系列電機以其散熱筋的冷卻原理，標示出它的特征。由于電機技術的日益發展，單位容量的電機體積不斷縮小，使電機散熱條件趨于惡化，為了把電機的熱量有效地散走，在一定的發熱條件下，需要對電機散熱進行優化設計，而良好的通風結構是提高電機的電磁負荷和材料利用率的重要因素之一。

YB2、YA2系列電動機有兩個獨立冷卻風路：即內冷卻風路和外冷卻風路，大部分因損耗產生的熱量從定子鐵心傳遞給機座，再被外部冷卻氣流帶走，其余部分損耗產生的熱量，主要是轉子損耗和部分定子繞組端部損耗產生的熱量，它們由內冷卻回路傳遞給機座。外部風路的冷卻氣流吹過散熱筋，由于機座縮腰，外部氣流沿著散熱筋從非驅動端流到驅動端，機座和散熱筋設計得能使優化的氣流達到較高散熱速度，接線盒安裝在遠離散熱筋的位置上，對流線型氣流流動無妨礙，定子繞組端部周圍的機座區設有內散熱筋，這對散熱起到很大作用。內部風路的冷卻是通過非驅動端的內風扇使空氣流過轉子通風孔，在機座與端蓋的內散熱筋外的氣流，常發生嚴重紊流，并受到徹底的二次冷卻，機座起到內、外空氣熱交換的作用，被冷卻的空氣朝著與外部冷卻空氣相同方向，通過機座內4個通風管道返回驅動端，使電機的散熱比較均勻，達到內、外風路的優化設計。
