山藤SEND直交軸減速機功率：25~120W減速比:1/5~1/240軸布置:直交軸特點：1.高效率與低噪音 山藤SEND減速機采用準雙曲面齒輪設計，在性能上兼顧有斜齒輪的低噪音性和傘齒輪的高效率特點，是一款不可多得的高效且低噪的減速機。 與蝸輪蝸桿相比，雙曲面齒輪的滑動摩擦較小，因此其傳動效率比蝸輪蝸桿高；最高可達98%的傳動效率。另一方面，螺旋傘齒輪的齒輪嚙合一般在2齒左右，而山藤SEND準雙曲面齒輪擁有越2.5齒的嚙合，因此其運轉時噪音比傘齒輪更低。2.與蝸輪蝸桿齒輪箱相比，山藤SEND的使用壽命更長 。
SZG-F直交軸小型15框減速機型號說明
型號：SZG:直交軸減速馬達
框號：減速機箱體大小
安裝方式：H:腳底安裝
F:法蘭安裝
R：方型
電機功率：小型系列：25W,40 W,.60 W,90W,120 W,150W.
中型系列：0.2k W,0.4KW,0.75 KW.1.1 KW,1.5 KW,2.2 KW
減速比：
電壓：C：?jiǎn)蜗?/span> 220V C:1-PHASE 220v
S：三相220//380V S:3-phase 220/380V
G:特殊電壓 G：Special Voltages
剎車： B帶剎車 B：Brake
空白：不帶剎車 Blank:No brake
出軸方向：
R:向右伸出
L:向左伸出
T:向左右伸出
空/實心軸：K:空心軸
Z：實心軸
風葉：F：帶風葉
空白：自冷型不帶風葉
接線盒： J：帶接線盒
空白：不帶接線盒
A：接線盒標準位置
SZG-F直交軸小型15框減速機安裝注意事項：
安裝位置：
環境法度：
環境溫度：85%以下（無結露點）
高度：
安裝環境：無腐蝕性氣體，易燃易爆氣體及蒸汽，無灰塵，通風良好的室內場所。
安裝面：用四根螺螺栓固定精加工過的平面。
安裝方向：由于采用了潤滑脂潤滑方法，可以在任何方向上安裝。

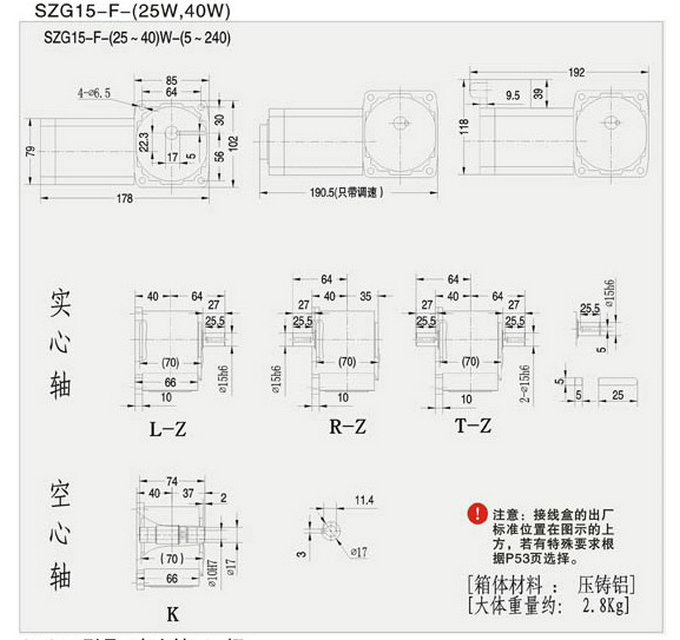

SZG-F直交軸小型15框減速機詳細圖紙：
