所謂同相繞組的判定就是在電動機的6個出線端中判斷那兩個端子屬于同一相繞組。

    (1)萬用表法其原理就是用萬用表測端子間的電阻。若兩個端子屬于同一相繞組，其端子間有一定的阻值;若兩個端子不屬于同一相繞組，其端子間阻值為∞。測量時，應先檢查好儀表，選擇R x l擋并進行歐姆調(diào)零;然后用兩個表筆.任意接觸電機的兩個端子，如果儀表顯示有一定的阻值，則這兩個端子為同相，將判斷出的端子做好記號，再繼續(xù)判定其他端子。如果儀表顯示的阻值為∞，則這兩個端子為異相;這時保持一個表筆位置不動，另一表筆去接觸其他4個端子，直到找出同相端為止。

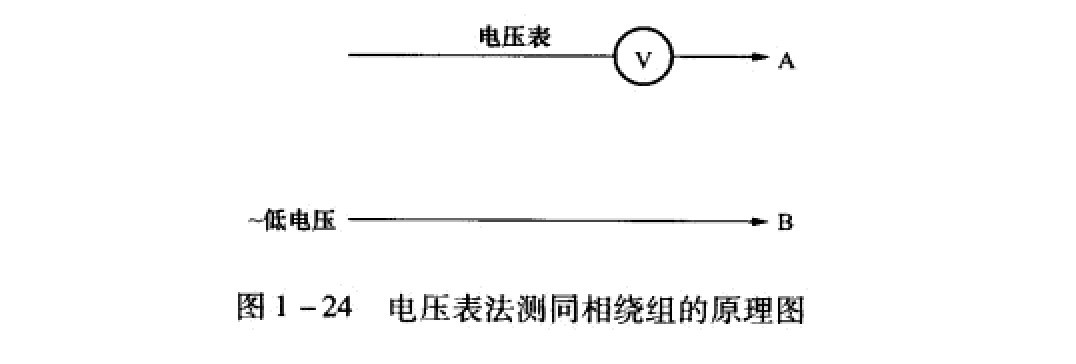

    (2)電壓表法其原理就是通過測電壓來判定同相。電壓表法測同相繞組的原理圖如圖1一24所示。
