三相電機有時也稱三相電動機，當對線路進行檢查時我們需要有一定的方法，同名端的判定方法之剩磁法

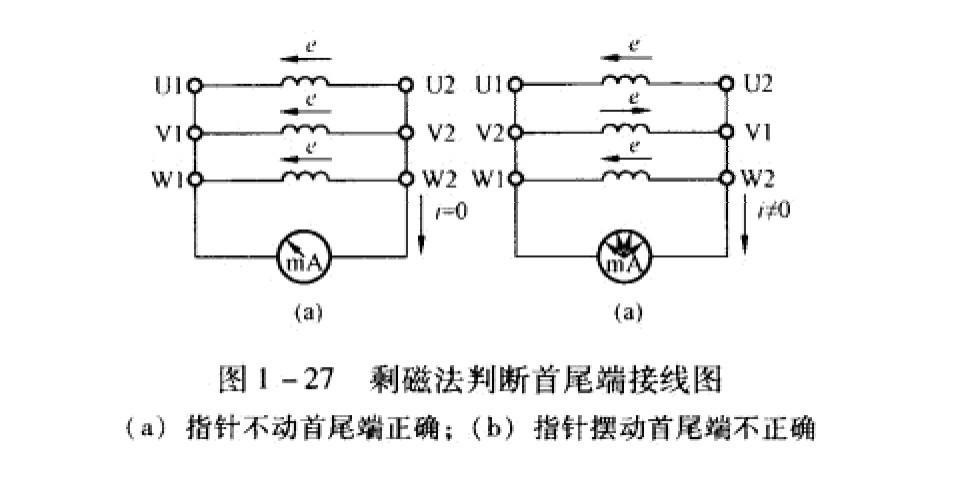

  剩磁法判斷首尾端接線圖如圖1一27所示。

    其原理是電磁感應原理。電動機的端子按圖1一27接好線后，并接到一只直流毫安表上。用乎轉動電動機的轉子，利用轉子鐵心上的剩磁作為旋轉磁場，定子繞組因此而切割磁線產生感應電流。若三相繞組的短接端為同名端，則三相電流疊加后為零，此時電流表指針應不動;若三相繞組的短接端為異名端，則三相電流疊加后不為零，此時電流表指針應擺動不停。這種方法的特點是不需電源，且一下就可以判定出3個繞組的同名端，但它也有明顯的缺點，由于電動機轉子的剩磁較少，所以現象不明顯。
