軸是電機的重要零件.軸壓上鐵心及換向器。鐵心內嵌入繞組，再壓上軸承等零部件，形成電樞組件。軸的材料、結構和工藝質量對電機性能有直接影響。

    1.軸的結構型式

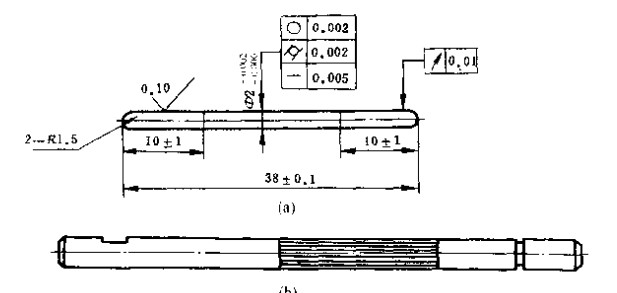

    微電機的軸種類很多，可按不同方法分類。(1)按結構型式和制造工藝分類光軸有全光軸，如圖中((a )，其外徑基本尺寸和公差沿全長都是一樣的。光軸的鐵心段或換向器段，可以采用滾花和壓筋等形式。這時軸的外徑基本尺寸相同，只是滾花或壓筋段的直徑要脹大。0.01-0.05毫米左右，以便壓入鐵心或換向器.其中壓筋結構可以采用專門的上下模沖壓而成，軸不會彎曲變形，生產效率高。光軸的軸伸段可以有標準規定的各種軸伸型式，必要時也可采用非標準軸伸。

    ②臺階軸，圖7-3是一臺交流伺服電動機杯形轉子轉軸.材料是45號鋼，兩軸承段留有0.2毫米余量，持壓好金屬杯后進行精加工。臺階軸是微電機中軸的一種主要結構型式。臺階軸包括一端有臺階、兩端有臺階和光軸加壓圈形成臺階等型式。從材料利用和加工工時上考慮，臺階數應盡量減少。

    (2)按材料不同分類，1導磁材料軸：有些微電機轉軸的鐵心段是磁路的一部分，所以要求轉軸有導磁性能。可采用優質碳素鋼(20~45號等中碳鋼)，特殊用途時可采用合金結構鋼(如5OMn, 40Cr等)。有些受力較小的軸可采用普通碳素鋼。

    2不導磁材料軸

    有些微電機從磁路結構上要求軸不導磁，如轉子上有軸向或切向磁路的永磁體時(永磁感應子式步進電機、永磁同步發電機等)。
